在防水線束使用過程中,往往會遇到防水線束密封不嚴、滲水等現象.凱佰樂專業生產線束20年,對于線束生產過程中,如何打造高品質防水線束有著豐富的經驗,對于線束進水方面的改進建議,按其產生的原因,需要從以下幾方面進行改進.

改進建議:

1.插接器選用

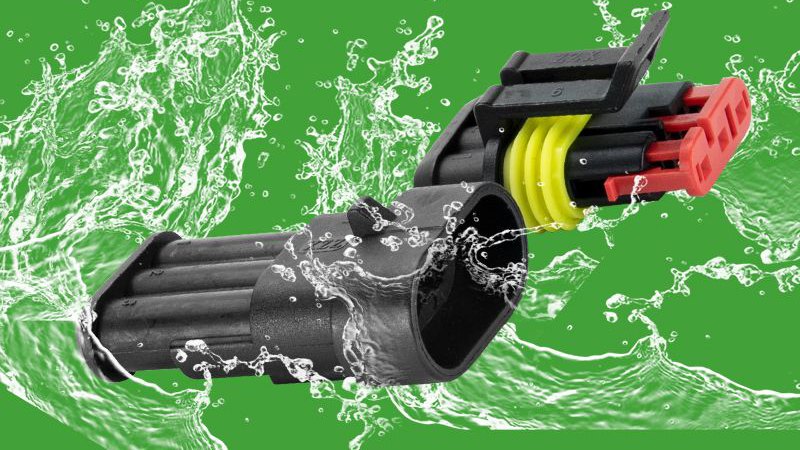

對于潮濕環境使用的插接器選用防護等級符合 IPX7 要求及以上的防水型插接器.

2.線束選用

插接器準確選用其設計規范的線束.

3.線號設計

線號設計時,防水插接器內電線不能進行雙壓.確實有需要時,可以在防水型插接器后將雙壓改為打卡對接單線、單線進入防水插接器的方法進行防護.

4.壓接標準

防水端子采用專用壓接模具壓接,防水栓壓接位置合理,壓接后在防水栓靠銅絲壓接部位應能看見電線絕緣層,防水栓壓接形狀為環抱形狀,無破損情況.

5.避免虹吸

打造高品質防水線束

為避免電線虹吸,在以下方面還需注意：

01防水型護套

電器模塊防水型護套安裝高于搭鐵點.

02絕緣密封

對于虹吸導致的進水,還應對位于濕區的接線點及搭鐵點進行絕緣密封,避免從該位置虹吸進水,最經濟、最有效的方法是采用雙壁熱縮管進行絕緣密封.

03雙壁熱縮管

電線虹吸時,雙壁熱縮管是防止線束進水的重要密封物.一般雙壁熱縮管的使用位置有兩處：搭鐵點熱縮和接線點熱縮.

線束搭鐵點熱縮時,熱縮管應將銅絲全部包裹,熱縮后,搭鐵端子末端可見的銅絲部分應被熱縮管或密封膠全部覆蓋.

熱縮完成后應達到以下標準：

(1)銅絲不得刺破熱縮管;

(2)熱縮管包裹線皮部位至少為 1cm;

(3)熱縮管熱縮均勻,與電線及端子貼合,熱縮后膠面、熱縮管、端子、電線間不能有可視的間隙;熱縮管及線皮不得有烤焦或未熱縮到位現象.

接線點熱縮,除需要在熱縮前對接線的狀態進行檢查,確保無接線不良的單個電線脫、銅絲冒出、熱縮后熱縮管雙端有密封膠溢出.

熱縮完成還應符合以下幾點：

(1)銅絲不得刺破熱縮管;

(2)熱縮管包裹線皮部位至少為 1cm;

(3)熱縮管熱縮均勻,與電線及端子貼合,熱縮后膠面、熱縮管、端子、電線間不能有可視的間隙;熱縮管及線皮不得有烤焦或未熱縮到位現象;

(4)若采用單邊接線,接線后的熱縮管無線一端至少預留 1cm;

(5)熱縮應合理安排兩端線徑,兩端線徑截面積多線一端的外徑小于少線側的 3 倍外徑.

如少線側為 1 平方電線,多線一側最大為 3 平方電線,若大于此規格應進行調整,確保熱縮管熱縮質量.

通過以上幾個方面的改進,生產的防水線束品質必能更上一層樓. 蘇州凱佰樂專注為客戶提供高端線束一站式解決方案,強大的行業資源整合能力,具有多種國際品牌原廠連接器、特殊電纜轉悠渠道及替代方案,歡迎來廠實地考察, 免費詢價熱線:4000-199-586.
